Bueno, detallaré en este hilo como avanza la construcción de mi estanque-acuario, y como empecé mal comentando los detalles en la presentación os pego aquí lo que explicaba:

se trata de un estanque situado el la esquina que hace una caseta con la pared de un frontón (que no utilizamos y en el que ya abrí en el suelo una jardinera para un naranjo y otra para un mandarino, que quedará cercano al estanque).

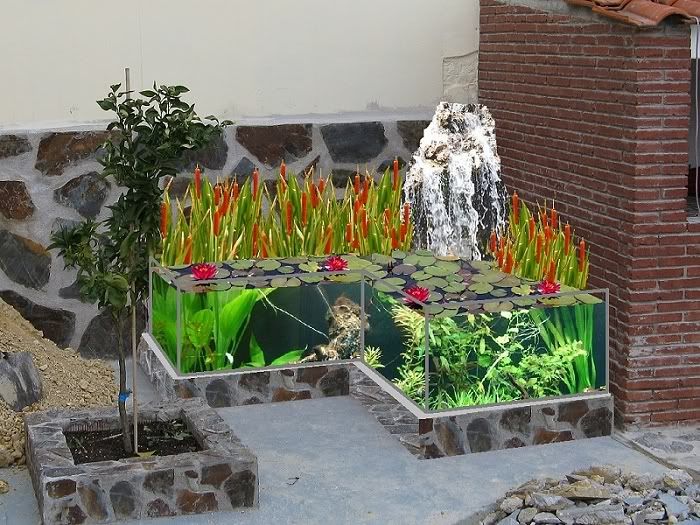

El frente será completamente de cristal, con cuatro vidrios de 100 x 50 dispuestos en zig zag (en forma de W), con lo que tendré una vidriera de cuatro metros de todo el frente y tres metros cuadrados de superficie.
Los cristales en W (bueno, son angulos rectos) son por una parte, estética de como queríamos que quedase el rincón, y por otra porque si lo hacía cuadrado de 2x2 los cristales serían muy grandes y gruesos o bien tendria que hacer una columna de obra entre cada dos cristales de metro y se complicaba mucho el tema.

Le estoy levantando dos iladas de ladrillo con lo que gano 20 cm mas de profundo, sobre los que irán montados los cristales en marcos de aluminio embutidos en el ladrillo.

He cortado el suelo con la radial salvando 10 cm al lado de las dos paredes donde elevaré una terraza para los palustres, y he ahondado unos 40 cm, con lo que obtengo un metro de profundidad y le gano 750 litros extra, que sumado a los 1500 litros sobre el nivel del suelo dará por encima de los 2000 litros de agua + 2 jardineras para nenúfares y muchas vallisnerias a nivel del suelo pegadas a las paredes del fondo. Igual no es mucho para un estanque, pero va a quedar un pedazo de acuario exterioooooor.........

En la esquina del fondo voy a montar una cascada y todo el sistema de bomba y filtros irá dentro de la caseta. Voy a montar el filtro por gravedad casero con vortex, ya tengo preparadas las cañerías y los dos BD, también caseros (me han costado 3,5 € ).

Las paredes las haré lisas, al principio quería poner piedras pero leí que los koi se pueden herir con ellas. He decidido meter el Koi desde pequeñito y que se desarrolle en proporción a lo que le permita ese espacio. Os pongo unas fotos de como estaba ayer y un montaje de como quiero aproximadamente que quede.

Hoy lo he ampliado mas de lo que se ven las fotos, en vez de poner el cristal directo a la caseta y al muro le voy a poner ladrillo con lo que quedará mas fuerte y le gano litros, he calculado que tendrá 2.150 desde el nivel del suelo, y mas de 500 la parte escavada ya con maceteros, así que finalmente le entrarán unos 2.500 litros de agua.

El suelo también lo he ahondado sacando toda la tierra que había de relleno hasta llegar a la roca, así quedará mucho mas fuerte el vaso y una vez hormigonado tendré hacia abajo los 40 cm desde el nivel del suelo.

Las macetas tengo pensado hacer de obra lo que es el contenedor, en donde podré meter y sacar las macetas de plástico para abonar, separar nuevas plantas, etc, todo con los cantos bien redondeados.

Ah, en el montaje falta una barandilla protectora de madera que haré 10 cm por fuera del acuario y 20 cm mas alta, con una red hasta el cristal para que no se salten los peces.

En la presentación me comentaban KBZA87 y Jesus que me va a ser complicado el tema de la presión sobre los cristales y su colocación... y la verdad es que es de las cosas que mas información me han hecho buscar y horas de sueño me han quitado (por aquello de consultar con la almohada ).

Mi mayor preocupación es el sellado contra la obra... los cristales los montaré por la parte baja en marco de aluminio en U que a su vez irá embutido en el ladrillo y pegado con silicona de caucho negra especial para todo tipo de materiales incluido cemento y hormigón.
Los cristales son de 1 cm de grosor e iran pegados entre ellos con sus holguras de milímetro y medio, y en el marco inferior también con la silicona correcta (voy a utilizar la Orbasil K-95).
Luego les haré el refuerzo superior con angulo de aluminio de 2cm y 1'5 mm de grosor, remachado en las esquinas (ya lo detallaré con fotos cuando lo haga) y también pondré el mismo angulo en el exterior de las uniones entre cristales, con la misma silicona y con la holgura necesaria para que el cristal solo toque el caucho y tenga la necesaria flexión.

Otra cosa con la que me rompía la cabeza era con el tema de que es mucho mas profundo de superficie que un acuario, e igual los cristales deberían ser mucho mas gruesos por eso, pero tras mucho buscar y leer ahora se que eso no influye para nada, da lo mismo si el ancho es 30 cm o 15 metros, para calcular la presión que soportará el cristal solo se tiene en cuenta el largo y el alto, y ya le estoy poniendo 2 mm de mas por aquello de que el agua estará en movimiento mas que en un acuario.

El refuerzo superior en principio tampoco es necesario, pero me curo en salud por si acaso. La mayor presión es en la base del cristal, en la superficie la presión es cero. El marco de aluminio ademas de embutido lo voy a atornillar a la obra a conciencia... pero me sigue preocupando el sellado... es decir, la union entre la silicona negra y el impermeabilizante Sika top Seal 107.... se que esa será la parte mas crítica


Bueno, dejo ya el ladrillo (perdón por el tostón),que tengo que ir a pegar ladrillos
Ah, en cuanto a la primera foto el ladrillo no irá así, le he cortado el hormigón viejo e iran sobre el viejo mallazo de ferralla con el hormigón nuevo, todo en una sola pieza y la primera hilada pegada directamente al hormigón fresco.

Salu2ss
Agustín

Hola.


Ya estas ubicado.


Te insisto en las macetas de obra, yo no haria nada, el interior despejado del todo.

Otra cosa, si pretendes hacer un filtro por gravedad, los tubos que has puesto son escasos, mas cuando reduces la salida a un solo tubo. Si estas a tiempo ponlos de mas sección y no los unas.

¿Crees que es poco tubo? había leido que en grandes estanques se suele montar de 110mm pero me parecía muchísimo para este tamaño. Son dos tubos de 32mm unidos a uno de 40mm. He pensado que así el giro en el vortex no irá demasiado deprisa y por si la bomba exige mucho mas caudal había pensado meter una segunda toma a media altura que entrase directa al filtro saltándome el vortex (y que este sea solo para los bottom drain). Pero no dudo que una cosa es lo que pienso sin experiencia y otra la realidad de lo que sucederá... seguramente es mejor mas sección de tubo individuales y cada uno con su válvula de bola, pero.... ¿de cuanto? ¿será suficiente de 50mm?

En cuanto a las macetas de las vallisnerias no entiendo bien por que no hacer sus soportes de obra, las quiero én ese sitio y podré sacarlas facilmente. Para los nenúfares si que tienes razón, igual los pongo en el sitio equivocado y luego no hay remedio...

Muchas gracias por tus consejos!

Hola.

A ojo pensaba que los tubos eran de 50, al ser por gravedad necesitas bastante sección o la bomba se te quedará en seco, aparte de que puedan atascarse fácilmente. Mínimo, si puedes pondría dos de 63.

Sobre las jardineras, todo el interior del estanque mejor despejado, evitas obstáculos, posibles roces y heridas en los peces, y aristas y uniones en los que puedes tener fisuras y fugas de agua. Si necesitas elevar una maceta pones un soporte se plástico y listo, el día que te canses lo quitas sin problema.

Otra cuestión que me salta.... ¿Sería mejor un solo BD central? ¿que sección debería llevar entonces? Porque si pongo dos BD en algún punto antes del vortex debo unirlos a un solo tubo, no?

Pensaba que un soporte todo a lo largo de las paredes del fondo y por debajo del nivel del suelo donde poder poner las cestas de plantas (con la impermeabilización hecha previamente a ese soporte) no supondría un obstáculo peligroso, quedaría como un escalon de 15 cm todo a lo largo del acuario pegado a los dos muros traseros... ¿no serán mas obstáculo macetas sueltas de plástico?

Gracias una vez mas por tu ayuda Jesús

Hola.

Si pones un solo BD haz el fondo con caídas hacia el, con 75 mm puede valer. Si pones dos no tienes porque unirlos, haz dos entradas al filtro.

Sobre los soportes, todo el mundo se acaba cansando, o quiere cambiarlo de sitio, los de obra no los veo prácticos, o son manías mías.

Ya está solucionado, he comprado el tubo y codos de 75 mm y en lugar de válvula le pondré un simple tapón a rosca en la boca que desagua en el vortex, por si quiero cerrar el paso para lavar a fondo todos los filtros. Simple y barato, no? Finalmente le pondré un solo BD central (seguramente le dejaré prevista también una salida de aire). Me he pasado la tarde picando roca para hacer la caida... al final en el centro va a cubrir 110 o 120 cm.

Los tubos que tenía ya montados los voy a aprovechar para un segundo retorno -a parte de la cascada- que vierta el agua hacia las esquinas, así creo que ayudará a que la porquería vaya hacia el BD central. Podré regularlo o cerrarlo del todo con la válvula y a la vez servirá para variar el flujo de agua de la cascada.

Pensando me he dado cuenta de que estaba confundido, el vortex se va llenando según lo vacía la bomba, por lo que cuanto mas gordo sea el caño mas despacio girará el agua....


Bueno, mañana espero que me cunda el dia y finiquitar el tema del hormigón. Os pondré fotos.

Gracias y un saludo

Hola.

Es mejor hacer las modificaciones ahora.

Aprovecha el fin de semana y no te olvides de las fotos.

Agustin y Olga bienvenidos al foro, estoy emocionada de ver la construccion de este estanque. Seria mi sueño tener un estanque asi para mis tortugas y poder verlas nadar por abajo del agua. Por ahora me conformo con ver el de ustedes y aprendo .

Hola bienvenido. Tu proyecto tiene muy buena pinta.Es similar al mio pero el tuyo será más grande, yo tambien tengo cristal, y respecto a la unión del cristal a la pared de la casa te aconsejo lo que hice yo y yo no tengo marco de aluminio, con la radial haces unas endiduras en la pared de la casa de unos 2 centimetros y metes dentro el cristal luego rellenas con espuma de poliuretano, es lo que hice yo y lleva másde 2 años con cero fugas, y aguanta la presión perfectamente, a mi me ha funcionado,las uniones del centro son otra historia pues al ser uniones entre cristal y aluminio, se sellan con alguna silicona fuerte, y ya está.

No dejes de ponernos fotos.

Salu2...

hola que tal.Me gusta mucho vuestro proyecto.
yo tambien quiero poner cristal en mi estanque asi que estare atento
animo y a seguir asi

Hola Mena, se ve muy guapo tu estanque

Las uniones verticales irán vidrio contra vidrio, como en los acuarios, que finalmente lo voy a hacer con la silicona Olive V-01 pues he visto que es mas resistente a la rotura por compresión que la Orbasil K-95 (2,8 MPa contra 0,38 MPa), y he visto que la tienen en una gran superficie de jardines y animales en la sección de acuarios.

Olivé V-01: http://www.olivequimica.com/docs/productos/olivev01.pdf

Orbasil K-95: http://www.construnario.com/diccionario ... 20K-95.pdf

El ángulo que le pondré verticalmente en las esquinas es solo por estética, para que no se vean las uniones entre cristales.
Las siliconas acéticas pegan muy bien sobre metales no porosos e inoxidables como el alumínio, la unión en el marco inferior del cristal contra el aluminio se que quedará perfecta, la duda es con la unión entre el aluminio y la obra... he comprado otra silicona especial para materiales porosos, espero que me sirva bien, voy a hacer alguna prueba primero y si no queda bien probaré con la espuma que dices.

Hoy quería empezar a hormigonar pero el cielo amenaza lluvia... luego os pongo fotos de como va la cosa.


Un saludo!

Hola.

Puede que diga una animalada, pero… y si pegas el cristal directamente al cemento, ahorras una unión.

Venga esas fotos.

Vaya, llevo unos cuantos dias olvidándome de pasar las fotos al pc, a ver si mañana no se me olvida!

La cosa va sin prisa pero sin pausa, aun estoy cosiendo bien el mallazo, también quiero quitarle el óxido al viejo que he aprovechado y darle una mano de minio antes de hormigonar. La verdad es que el hormigón viejo del frontón estaba degradadisimo (no se si por poco cemento o por mucha humedad debajo), lo rompí a pico y mazazos sin gran problema, y las ferrallas estaban tan oxidadas porque no las elevan antes de echar el hormigón y quedan en contacto con el suelo.

He visto en los hilos de construcción de estanques que mucha gente pone los mallazos sobre el suelo y hormigona encima, y es un error, hay que elevarlos con trozos de ladrillo o piedras, para que el hormigón lo recubra también por debajo y se quede el hierro dentro.
Desde luego el vaso de mi estanque no se va a romper en la vida, vaya armazón que está quedando! elevado a dos dedos del suelo (sin piedras) puedo andar sobre el y ni se menea

Jesus, al final y tras varias horas de consultar con la almohada te voy a hacer caso, solo voy a hacer una base por todo el contorno del fondo donde poner las macetas, pero sin paredes que las disimulen. La decisión no ha sido facil porque en un estanque no se aprecian, pero este tendrá mucho de acuario... aunque creo que va a ser lo mejor.

En cuanto a los marcos inferiores de aluminio para los cristales, me facilitará mucho colocarlos y pegarlos bien a escuadra y que queden perfectamente asentados y nivelados... cada cristal pesa 14 kilos y poniéndole dentro del marco dos o tres juntas de goma se me quedará nivelado y en su sitio a la primera, la silicona especial tira rápido y conviene ir a tiro hecho.

Me dieron en la tienda la 'guia Weber 2010' y trae infinidad de consejos de como se impermeabiliza cualquier cosa o problema, me va a venir de lujo.

Voy a dejar que pasen 28 dias para el fraguado del hormigón antes de impermeabilizar, como dice la guia, y aprovecharé para hacer el filtro de obra dentro de la caseta... y cuando ponga ewn marcha el estanque quiero dejar madurar bien el agua, solo con plantas, así que a la que me descuide me meto en la primavera para ponerle los peces... aunque tengo dos cometas en un acuario que estoy deseando verles nadando en libertad

Sigo dándole vueltas a meter el koi... al final el estanque va a rondar los 2800 litros y el metro de profundidad. ¿Creeis que viviría bien uno? ¿tal vez dos?
La idea de poner solo carassius y shubunkins me entristece bastante, pues será el único estanque que voy a tener.

Perdón por el ladrillo sin fotos!

Un saludo
